#31 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Hallo Werner!
Jepp. Du hast recht! Schließer durch Brücke ersetzen! Hab' ich wohl auch gemacht!?!??? Muß das Teil zu Hause noch mal untersuchen. Damals hatte ich keine Platine und Hab's nur auf Pappe gebrutzelt... Jedenfalls geht's! Und analog hat doch auch irgendwie seinen Charme, oder?

CU!
Steffen
Gut geschmiert ist halb gewonnen

Mäx Offline

Brutzel-Knappe

Beiträge: 32

27.05.2003 19:58
#32 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Hallo Steffen
wenn du da was brauchbares hast meld dich bitte!bin auch an so einer kontrolle interessiert!
Gruß
Mäx

Mäx Offline

Brutzel-Knappe

Beiträge: 32

28.05.2003 20:51
#33 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Hallo Werner
Hier mal was für Dich:
Heute beim Rasenmähen ist mir eingefallen, man könnte vieleicht die Blink-LED´s verwenden die in den Sohlen von Kinderturnschuhen stecken.Hab so ein Ding meiner Tochter geklaut.Da ist irgendwie ein vergossenes IC die LED und ein Taster.Wenn der gedrückt wird blinkt dei LED 3mal. Stromvesorgung ist eine 3v Knopfzelle.Und wie sieht es mit Kippstufen aus?Hätte Schaltpläne auf 12v Basis. Vieleicht kannst du ja was anfangen damit.

Jensner Offline

Brutzel-Knappe

Beiträge: 28

29.05.2003 00:30
#34 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

So, dann mal wieder ein kleiner Erfahrungsbericht von mir .....
Da ich heute meine Varadero von den Überresten der Dolomitentour befreit habe,
hab ich mir gleich mal das Steuergerät vorgenommen um etwas weniger ölung einzustellen.
Interessehalber hab ich mal kurz auf den Test-Modus umgeschaltet, und was war.....
Nix hat sich gerührt.
Kurze Fehlersuche und der Fehler war gefunden.
Die Sicherung hatte wohl einen Kontaktfehler.
Wer weiß wann der Kettenoiler während meiner Dolomitentour letztes Wochenende bereits seinen Dienst eingestellt hat.
Mit ner Kontroll-LED mit Verzögerungsschalter wär´s mir wahrscheinlich gleich aufgefallen ....
Nachdem ich auf dem Hinweg ein paar mal mehr auf die Kontroll-LED geglotzt habe als auf die Straße um das kurze Aufblitzen zu sehen, wars mir dann irgendwann zu blöde....
Nur mal so´n kleiner Denkanstoß zum Thema "Mit Kanonen auf Spatzen schießen ..."

Nix für ungut, soll nur ein kleiner Ansporn an unsere Elektronik-Experten sein !!!

Gruß Jensner

PS: Rechtschreibfehler sind beabsichtigt und dienen der allgemeinen Belustigung!

Reiner Offline

Anfänger

Beiträge: 9

29.05.2003 05:47
#35 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Hi,

falls Du sofort wieder eine längere Tour machst, hier die Schnelllösung:
Man nehme keine LED sondern eine Kontrolllampe. Die wird mit einem fertig käuflichen Innenlichtverzögerungsschalter aus dem KFZ-Zubehör angeschlossen. Natürlich fehlt so die Herausforderung des Bastelns und der Schalter kostet auch um die 10 Euro . Je nach Ausführung der Lampe (Metallgehäuse?) ist man dann für den ganzen Spaß 15 Euro los.

CU
Reiner

Mäx Offline

Brutzel-Knappe

Beiträge: 32

29.05.2003 09:38
#36 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Moin
Das Problem hatte ich auch schon.Kontroll-LED tut Not.Tip: Probier es mal mit Polfett.

Jensner Offline

Brutzel-Knappe

Beiträge: 28

29.05.2003 16:48
#37 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Danke für die Tips.
An Polfett hatte ich gestern auch gleich gedacht.
Ich wollte hier nur noch mal klarmachen wie wichtig so eine Kontroll-LED mir Verzögerung dann doch wäre.
Es gibt sehr viele kleine Fehlerquellen (übrigens nicht nur beim McCoi) dass es schon wichtig wäre wenigstens über die Pump-Tätigkeit informiert zu werden.
Wenn diese vorhanden, ist kann man dann wirklich zu 99% davon ausgehen, dass der McCoi funktioniert.
Also rann an die Lötkolben und her mit den Lösungen !!!!

Vielen Dank im Voraus...

Gruß Jensner

PS: Rechtschreibfehler sind beabsichtigt und dienen der allgemeinen Belustigung!

Claus Offline

Anfänger

Beiträge: 3

30.05.2003 15:02
#38 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Hallo zusammen!
Das Problem bin ich folgendermaßen angegangen. Ich wollte einen Fahrradtacho an meinem Mopped haben (hauptsächlich der Uhrzeit wegen). Die Impulse dafür kommen von einer kleinen Schaltung, die sowohl den McCoi als auch den Tacho versorgt. Der Stromanschluß der Schaltung ist parallel zum IC geklemmt. Sobald der Tacho nicht mehr funktioniert kann also auch der McCoi nicht mehr funktionieren (RHEED-Kontakt funktioniert nicht, kein Saft). Ich denke das sind die Hauptfehlerquellen, die Elektronik wird wohl so schnell nicht kaputt gehen. Kosten: ca. 60 Cent und ein paar Kabel. Habe die Schaltung schon einmal gepostet aber war wohl kein Interesse da. Wer sich selber schlau machen will: wenn ich mich recht erinnere braucht man ein IC 4066 (CMOS) oder 4016 und einen Widerstand (100k). Das war's. Das Datenblatt ist schon fast selbsterklärend. Funktioniert bei mir mit einem Sigma-Tacho übrigens bestens.
Grüße,
Claus.

Werner Offline

Brutzel-Knappe

Beiträge: 40

31.05.2003 15:13
#39 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Hallo,

ich bin jetzt erstmal für 'ne Woche in Urlaub :-D. Danach kommt 'ne LED mit verzögerung von mir.

Wer vorher schon will...

die Vorgestellte schaltung mit dem NE555 funktioniert nur bei Verzögerungen > Impulsabstand, da der NE555 nicht retriggerbar ist.

Es wird 'ne Schaltung mit dem 4047 geben, die den Vorteil hat retriggerbar zu sein. Beim ersten Pumpimpuls geht eine grüne Led an und bleibt an, solange die Pumpimpulse in einem Abstand kürzer als 18 min (15km/h, 4500m) kommen.

Ciao,

Werner


webmaster Offline

Elektronik-Guru


Beiträge: 218

01.06.2003 16:35
#40 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Ûnn wad is nu mit der Schaltung, die ich weiter unten abgebildet hab? Will die einer haben, soll ich Teile bestellen? Vorteil dieser Schaltung: über Poti regelbar,... Hab' zusammen gebraten, funzt auch auf Pappe...

Gruß @all!
Steffen
Gut geschmiert ist halb gewonnen

Werner Offline

Brutzel-Knappe

Beiträge: 40

09.06.2003 14:49
#41 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Hallo Steffen,

nichts für ungut, aber warum willst Du 15 Bauteile und einen riesen Kondensator verbauen, wenns auch mit 5 Bauteilen und ohne sperrigen 1000uF Kondesator geht?

Auf Basis des 555 oder des 4047 oder eines anderen Monoflops wird die Schaltung kleiner, leichter, einfacher, billiger und sicherlich sehr viel leichter nachzubauen. Einstellbar sind die Lösungen immer.

Ciao,
Werner


webmaster Offline

Elektronik-Guru


Beiträge: 218

09.06.2003 16:08
#42 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Hi Werner!

Ich dachte, Du hättest noch Urlaub!? Ich bin ab Ende nächster Woche dran! Hab' mir extra frei genommen für's Treffen,...

Du meinst also, wenn man den 1M durch einen Poti ersetzt, ist die digitale Schaltung auch regelbar? Wie sieht's mit der Wechselstromgeschichte aus? Damit hatte ich zuerst Probleme: Legst Du nämlich den "Taster" vom Timer auf den "minus"-Pol der Pumpe am McCoi, erzeugst Du einen Durchfluß, der dau führt, daß der Pumpenausgang zu Dauerstrom wird! Und schon ist's vorbei mit Wechselstrom und im schlimmsten Fall läuft Dir der Tank leer. Deshalb hab' ich das UM-Relais reingepackt, das nur die "positiven" Spitzen an den Timereingang durchgibt,...

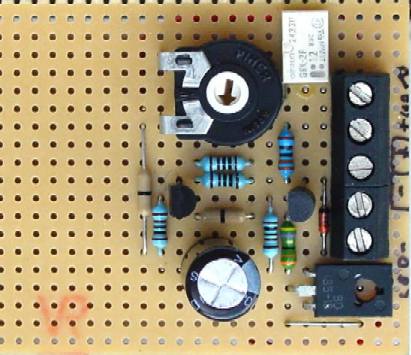

Und guck doch mal, wie schön sie geworden ist:

Und das teuerste Bauteil ist das Relais,...

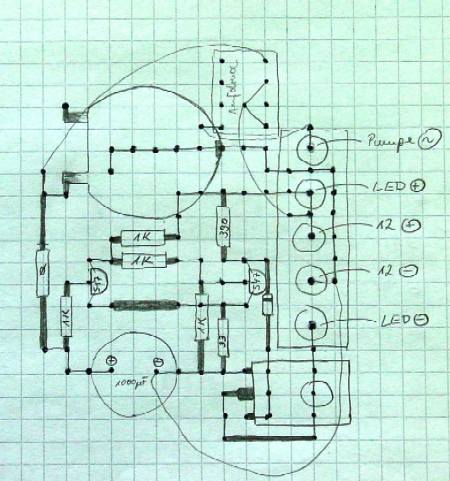

Ach ja, das high-tech-Layout mit hyper-moderner Software entworfen:

Was meinst Du?
Wir sehen uns nächste Woche?

Herzliche Grüße!
Steffen
Gut geschmiert ist halb gewonnen

caucasianeagle Offline

Anfänger

Beiträge: 6

10.06.2003 01:58
#43 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Also ich habe heute meine McCoi-Programmierung aktualisiert und am Moped erfolgreich getestet. Dabei habe ich einige Modifikationen eingeführt:

1. 2 LEDs zur Kontrolle der Funktion von Regensensor und Rheed-Kontakt
2. Bei Zündung ein leuchten die LEDs einige Sekunden und erlischen dann
3. Bei Regen geht die Regen-LED an
4. Vergehen 10s ohne Rheed-Kontakt leuchtet die Rheed-LED

Hat heute wie gesagt schon gut funktioniert. Da ich aber erst seit 3 Wochen mit Assembler-Programmierung beschäftige sollte einer der Assembler-Cracks sich den Quellcode anschauen.

Zusätzlich wollte ich eigentlich noch Funktionen wie einen Kurzschlusstest an den Sensoren, der Pumpe, Überprüfung ob bei Pumpsignal tatsächlich eine Förderung stattfindet. Allerdings ist mir die Luft ausgegangen. Vielleicht mache ich ja noch etwas weiter.

Quelltext wird auf Wunsch versendet.

manne Offline

Anfänger

Beiträge: 5

10.06.2003 10:00
#44 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Da schaue ich nach einiger Zeit mal wieder ins Forum und was sehe ich? Da läuft eine lange Diskussion über ein Thema, was ich bei meinem McCoi auch schon seit einiger Zeit realisieren wollte.

Unabhängig von diesem Thread bin ich für mich zu folgender Lösung gekommen:

Ich ziehe die beiden Dioden für Regensensor und Reed-Sensor nach außen in eine externe Anzeigeeinheit und ergänze sie um eine dritte LED, die an einem der freien Prozessor-Ausgänge angeschlossen ist. Damit kann ich alle wichtigen Infos anzeigen. Der Rest wird durch umprogrammieren der Software gelöst.

Wenn wir schon einen Prozessor im McCoi haben, dann nutzen wir ihn auch für die Anzeigefunktionen. Den Sinn von zusätzlichen Schaltungen vermag ich zur Zeit noch nicht zu erkennen. Ich habe einige Bilder von meiner Lösung gemacht. Sobald der Film entwickelt ist, werde ich Steffen diese zumailen.

@ caucasianeagle

hallo caucasianeagle,

ich hätte Interesse an deiner Version des Quellcodes. Kannst Du sie mir bitte zumailen? Im Voraus schon mal vielen Dank.

Gruß
manne

webmaster Offline

Elektronik-Guru


Beiträge: 218

10.06.2003 11:54
#45 RE:Kontroll - LED´s für Pumpstoß und Regensensor .. antworten

Anwort hier:

http://8238.forendienst.de/show_messages...3&lastpost=true
